全自動薄膜卷料激光切割機

針對薄膜，布料，紙張等卷料全自動激光切割，效率高

所屬分類：激光切割機 發布日期：2021-03-24 11:46:20

在線咨詢

400-0752-499

產品詳情樣品展示

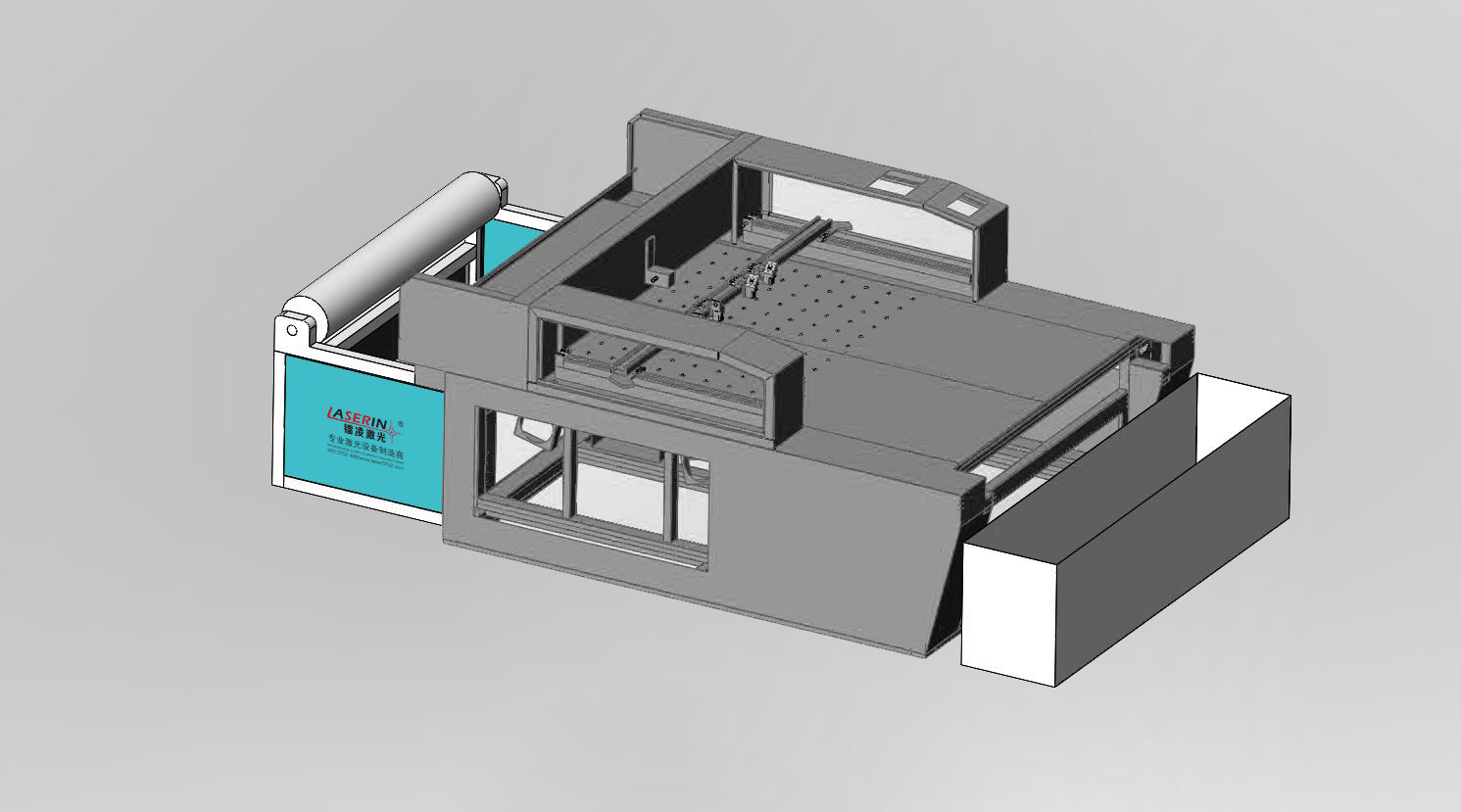

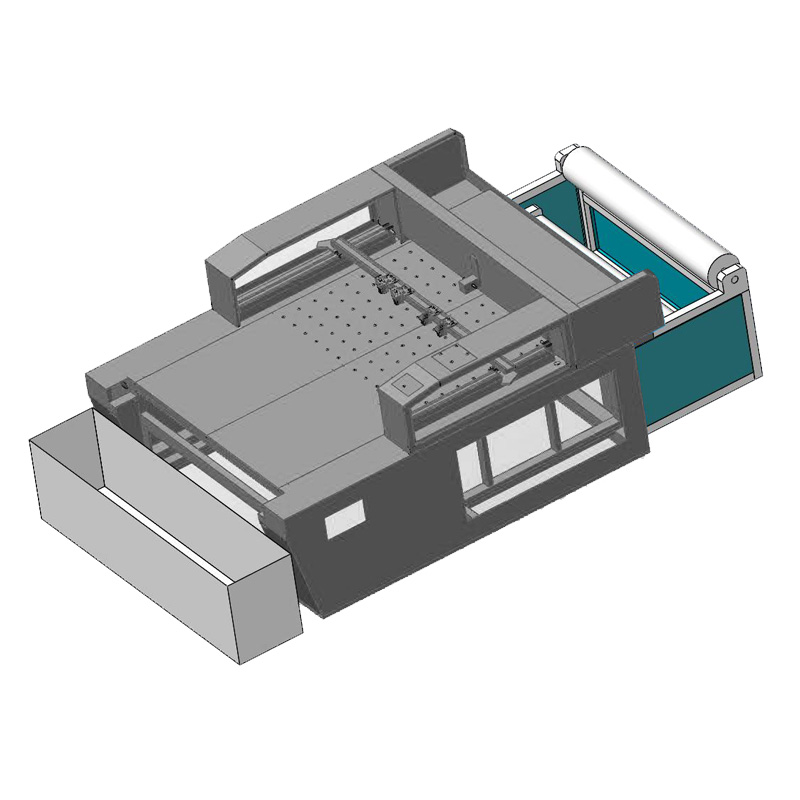

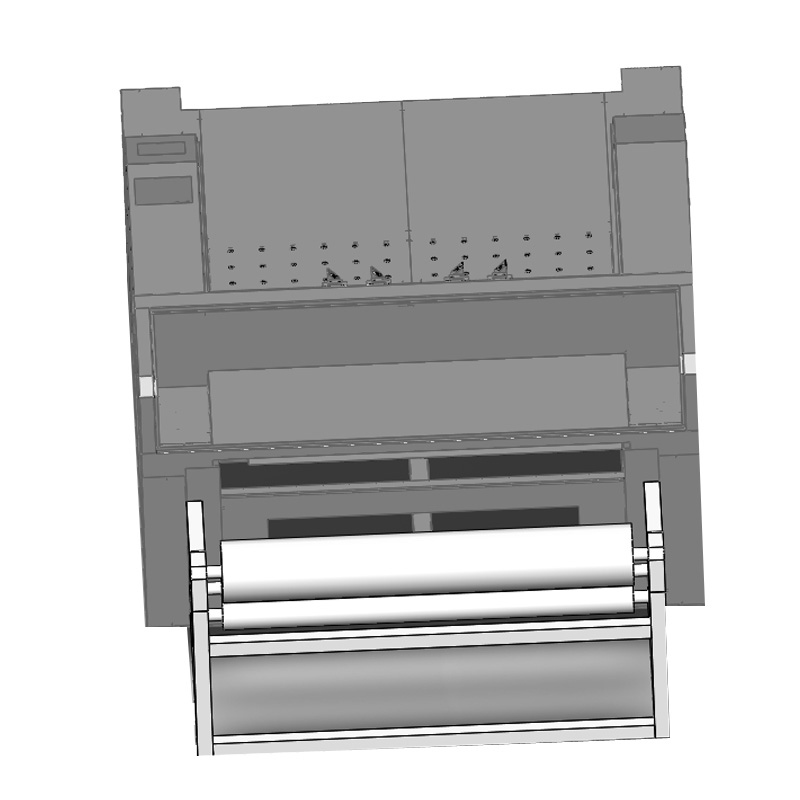

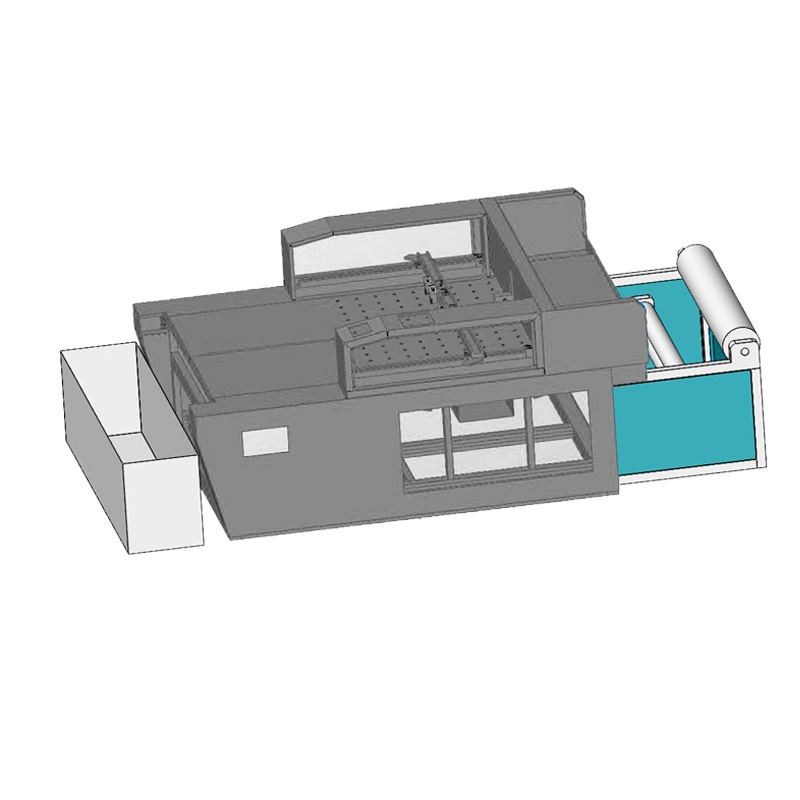

1. 機器總外觀圖
1.1外形尺寸：(以實物為準）
工作臺尺寸： 3450x1800x1200mm
冷水機尺寸： 490x270x380mm
1.2 顏色：米白色

2. 設備詳解
2.1 設備采用雙軌道四切割頭（單軌道上兩個頭）切割方式，切割效率更高。
2.2 設備切割范圍1200x1200mm，收料區域1200x800mm，收料區域裝有氣槍，便于清理切割后的廢料。
2.3 設備采用履帶式傳送帶，履帶上的孔徑定制為3mm，保證切割時薄膜的平整度。
2.4 在薄膜進入激光切割平臺處，增加上、下兩個除靜電儀。廢料部分當我們增加除靜電裝置后，廢料在傳送過程中會與履帶分離，改善廢料會隨履帶轉動一周的問題。
2.5 設備底板采用CNC精加工，解決履帶傳送時不平順的問題，并精準控制每一個吸風口。
2.6 定做送料裝置，采用角度傳感器控制薄膜送料時的張緊問題。
2.7 吸風采用變頻風機，可調節風力大小。

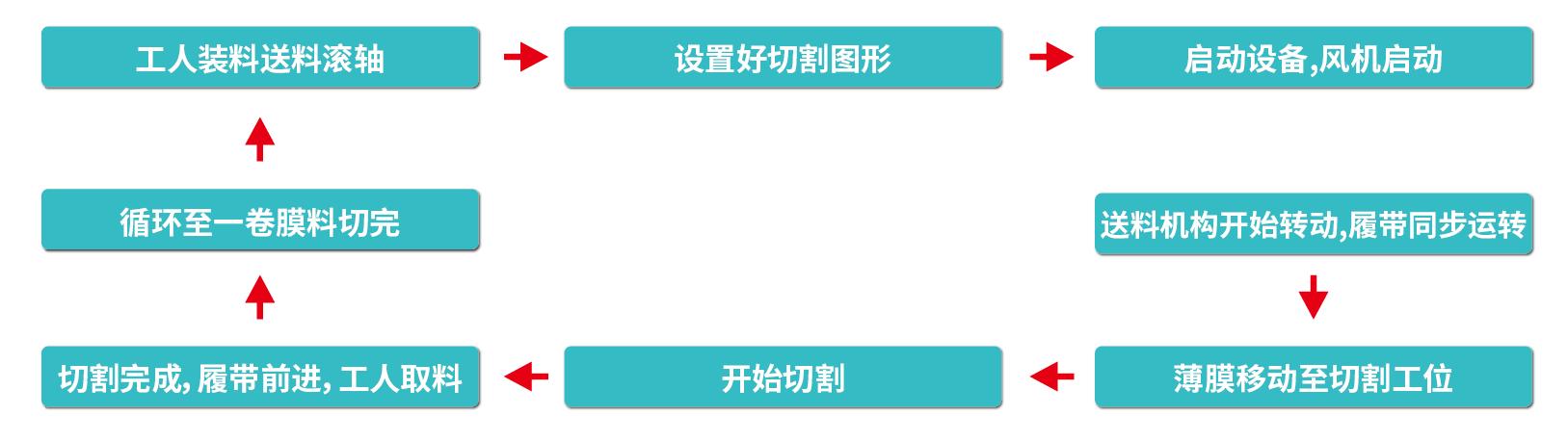

3. 操作描述
3.1 工人裝料至送料滾軸，調整材料的平整度。
3.2 設置好切割圖形，可連接電腦直接設置，或用U盤拷入激光切割機內。
3.3 啟動激光切割機，風機啟動，送料機構開始轉動，履帶也同步轉動，拖動薄膜至切割工位。
3.4 薄膜移動至切割工位，啟動自動切割。
3.5 切割完成，履帶向前移動至收料區域，工人取料。
3.6 重復3.4動作，直至一卷薄膜切割完成。

4. 設備能力
4.1人員配置：設置好后，收料工位需1人手動收料，或配合自動收料機構。
4.2 設備尺寸：長3450mm*寬1800mm*高1200mm
4.3 設備功率：1.5KW
4.4 系統存儲：可保存參數資料
4.6 參數可按需求調整

5. 功能描述
5.1 可切割各種形狀的圖形，圖形可自由設計。
5.2 可切割各種非金屬類產品，如木制品、紙張、皮革、毛料、布匹、有機玻璃、橡膠板、水晶、玉石、竹制品等等。
5.3 采用國際先進的DSP控制技術，一體化設計的框架結構，工作穩定可靠，最新軟件與AUTO CAD、CORELDRAW等各種圖形處理軟件無縫對接，直接原圖輸出功能，更適合用戶的現場設計要求，選取顏色，隨間定義雕刻次序，可以輕松實現全部或部分一次性輸出。
5.4 USB端口傳輸數據，并配有內置大容量，大大提高工作效率。
5.5 應用于服裝、皮革、布制玩具、電腦繡花裁剪、電子、工藝品、廣告裝飾、建筑裝潢、包裝、印刷、紙制品等行業。

6、設備主要配置

器件名稱	規格	數量
CO2激光切割機	80W 四頭CO2激光切割機，加工有效行程大于或等于1200mm*1200mm	1臺
切割頭	雙排并列	4套
傳送系統	針對卷材或較長材料切割時輸送	1套
除靜電裝置	上、下兩個除靜電儀	1套

7、設備參數

產品型號	CO2-S80D
加工行程	1200*1200mm
激光功率	80W
激光頭數	四頭
激光器類型	CO2玻璃管激光器（說明：玻璃管是易耗品）
大鋁板	側面吸風
最大曲線運動速度	30000mm/min (伺服電機)
切割速度	MAX.25MM/S
加工有效行程	大于或等于1200mm*1200mm
傳動方式	絲桿傳動
激光機頭可調高度	0mm ~ 40mm
激光能量控制	0-100%軟件設定
定位精度	±0.05MM
重復精度	±0.04MM
最小線寬	0.15-0.3MM
支持作圖軟件	CORELDRAW、AI、AUTOCAD等各類型繪圖軟件
